为什么需要信号完整性测试？

随着电子设备向高频、高速、高集成度发展，信号在传输过程中易受反射、串扰、抖动等干扰，导致数据丢失、系统宕机甚至硬件损坏。信号完整性量测通过量化分析信号质量，帮助工程师定位设计缺陷，因此，在产品开发周期中引入信号完整性量测至关重要，确保从个人电脑(PC/NB)到消费电子(如手机、电视)再到工业设备(如服务器、通信基站)的稳定运行。

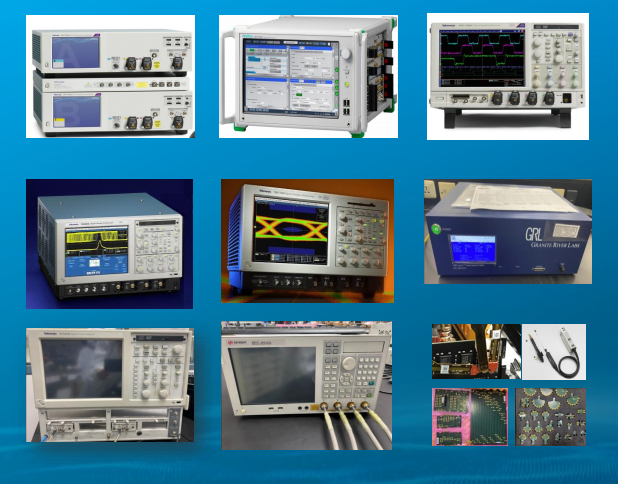

测试设备介绍

59G示波器(DPO75902SX)
23G示波器(DPO72304DX)
混合信号示波器(MSO54)
误码仪(安立-MP1900A)
数字存储示波器(TDS6804B)
数字荧光示波器(TDS7704B)
快充协议分析仪(GRL-USB-PD-C2)时域反射仪(DSA8200)
网络分析仪(E5071C)
各类量測探棒, 测试治具

测试项目汇总

信号完整性测试项目高速串行信号 High-speed Serial Bus
USB2.0,USB3.2 GEN1&GEN2
PCIe 1.0/2.0/3.0/4.0/5.0
SATA 1.0/2.0/3.0
并行总线信号Paraller Bus
DDR SDRAM 3/4/5
eMMC&UFS
NAND Flash
显示类信号Video Signal
HDMI 1.4&2.0&2.1
DisplayPort1.4
V-by-One
eDP
LVDS
MIPI D-Phy
VGA
网络物理层 Network Physical layer
SFP+
QSFP
Ethernet
低速信号 Low-speed Signal
System Clock
SMBus&I2C&I2S
SPI&eSPI
UART
SDIO

接收端误码率测试Bit Error Rate
USB3.2 RX Test
RX Comliance Test
SJ MarginTest(Optional)
Amplitude Margin Test(Optional）
PCIe CEM 4.0 RX Test
TX EQ Response Time Preset(Preset)
Tx EQ Response Time Tests(Cursor)
RX Compliance Test
Sj Margin Search Test
PCIe CEM 3.0 RX Test
TX EQ Response Time Preset(Preset)
Tx EQ Response Time Tests(Cursor)
RX Compliance Test
Sj Margin Search Test
SATA 3.0 RX Test
RX Compliance Test

电源完整性测试 Power Integrity Test

电气性能 Electrical Characteristics电源效率 Power Efficiency线性&负载调整/纹波与噪声 Line&load Regulation/Ripple and noise输入电流 /浪涌电流 Input Current/Inrush Current电压输出动态响应 Dynamic Response test上升时间&过冲/降落时间&下冲 Rise Time&Overshoot/Undershoot上下电时序 Power ON/OFF SequencePWM 开关频率&占空比 Switching Frequency&Duty Cycle
保护电路 Protection Circuit过压保护 Over Voltage Protection短路保护 Short Circuit Protection过流保护 Over Current Protection

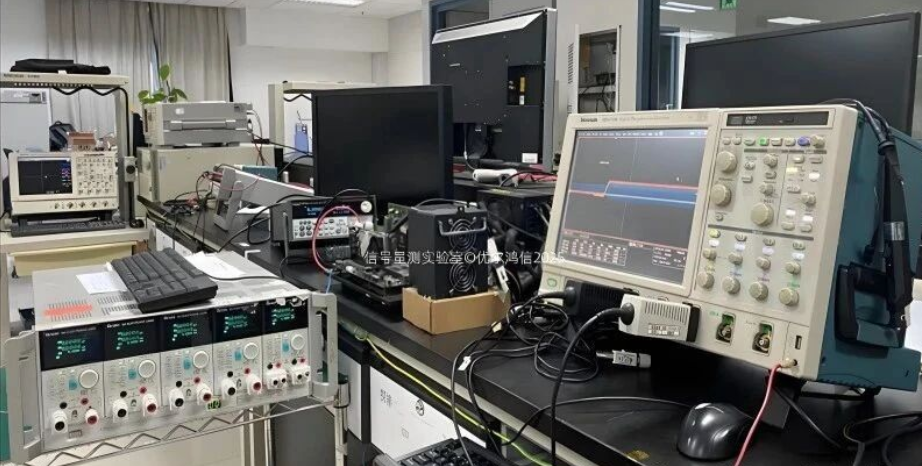

信号完整性测试,SI实验室，位于优尔鸿信电子零组件检测中心，原Foxconn Electronic Component And Module Test Center，简称:ECME，自2002年成立，持续服务电子产业检测需求，形成覆盖电子元器件、半导体器件、材料、电子零组件、系统整机、失效分析、可靠性验证的综合实验室技术服务体系。
该电子零组件检测中心已通过中国合格评定国家认可委员会（CNAS）现场评审，检测报告具备国际互认效力。
