在美标中怎么理解最大实体？

在美标(ASME Y14.5)中怎么理解最大实体？最大实体是什么意思？有什么作用？我们可以从它的定义，应用等方面来分析把握。

一、最大实体核心定义：最大实体状态

最大实体状态指的是一个要素（孔、轴、槽等）在其尺寸极限内，包含材料最多时的状态。

l 对于外部要素：比如一个轴、一个凸台，其MMC是它的最大尺寸上限，即用料最多。

例如：一个轴的尺寸为φ10.0±0.1，那么它的MMC就是φ10.1，在这个尺寸下，轴上的材料是最多的。

l 对于内部要素：比如一个孔、一个槽，其MMC是它的最小尺寸下限。

例如：一个孔的尺寸为φ10.0±0.1，那么它的MMC就是φ9.9，在这个尺寸下，孔最小其留下的壁厚最厚，材料最多。

二、最大实体标注符号是什么？

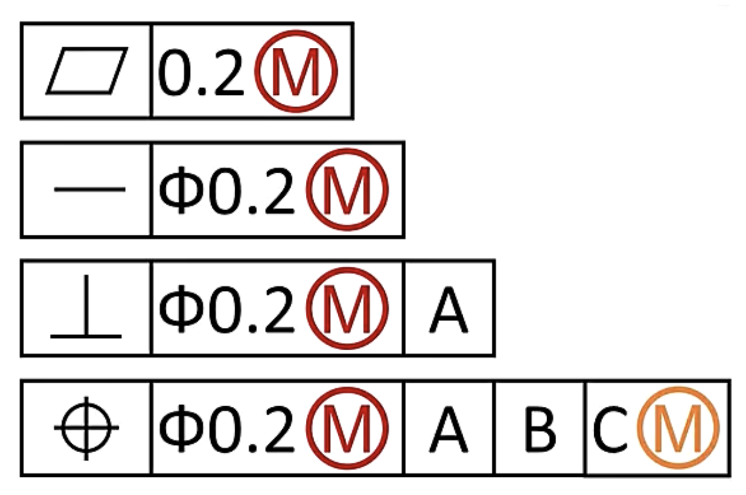

最大实体要求在公差框格中用修饰符号Ⓜ表示，放置在几何公差值或者基准字母后面

三、最大实体在尺寸公差与几何公差中怎么应用？

以下图为例，尺寸公差为φ35.2 +0.1/0，意味着轴的实际直径在φ35.2-φ35.3之间。其最大实体态即上极限尺寸MMC尺寸=φ35.3

要理解最大实体的应用还需要理解一个关键概念—实效状态。实效状态是一个固定的，虚拟的边界，用于保证装配。

实体状态=MMC尺寸+几何公差

在本例中：实效状态φ35.3+0.1=φ35.4。这个φ35.4的实效状态意味着什么？它意味着，无论轴的实际尺寸是多少，其整体外轮廓（包括形状误差）都不能超过一个以基准A垂直的，直径为φ35.4的理想圆柱边界。

当轴的实际尺寸从MMC偏离时，会发生什么？

l 轴处于最大实体状态时

实际直径：φ35.3

偏离MMC的量（补偿值）：最大实体直径-实际直径

φ35.3-φ35.3=0

允许的垂直度公差为：原始公差+补偿值即=0+φ0.1

此时实效状态正好是φ35.4,这是刚好保证装配的极限状态。

l 轴处于最小实体状态时

实际直径：φ35.2

偏离MMC的量（补偿值）：最大实体直径-实际直径

φ35.3-φ35.2=0.1

允许的垂直度公差：原始公差+补偿值=0.1+0.1=0.2

实效状态：35.2+0.2

分析：因为轴做细了，它获得了额外的犯错空间。即使这根轴非常不垂直，垂直度达到0.2它也能装配进去。

一、最大实体有什么作用？

简单来说，最大实体要求就是一种“智能”的公差标注方法，它允许几何公差根据实际加工出的尺寸进行动态调整，在保证产品功能的前提下，最大化的利用公差带，从而降低生产成本。那么最小实体又有什么作用呢？它与最大实体有什么相关性呢？我们下次再为您解答
