尼龙砂喷砂工艺原理是以压缩空气为动力，通过喷砂设备将尼龙砂以高速喷射到需处理工件表面，使工件表面的外观发生物理变化，从而达到清理、去毛刺、粗糙化以及强化的目的。

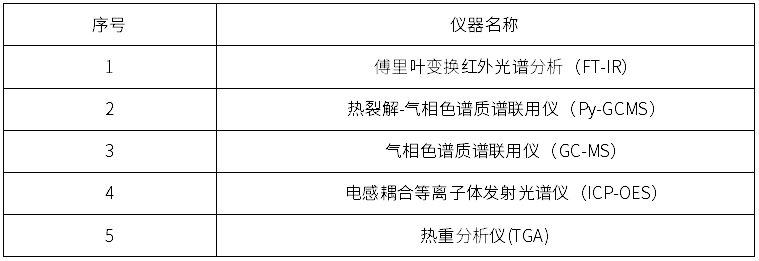

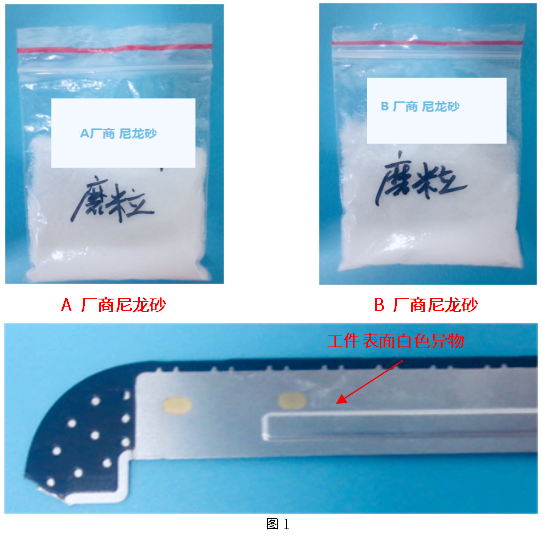

因从外观、粒径无法区分A厂商与B厂商尼龙砂的差异，我们采用成分分析比对，深度解析两家厂商尼龙砂的成分信息，根据二者成分差异，判断其可能失效的原因。

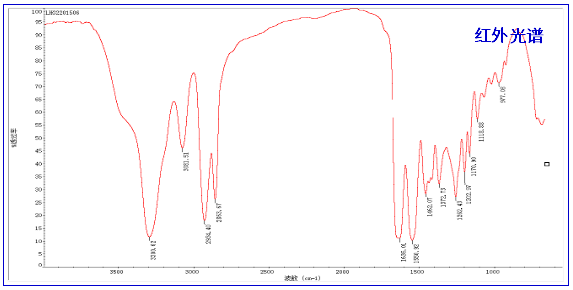

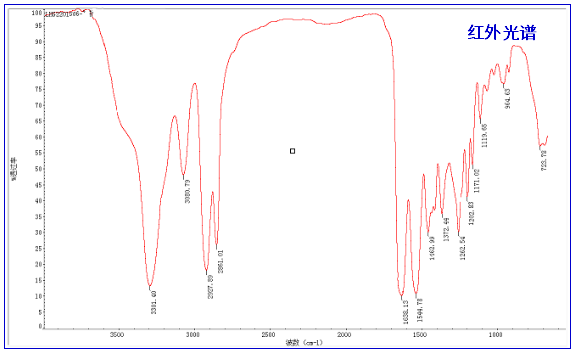

图二

图三

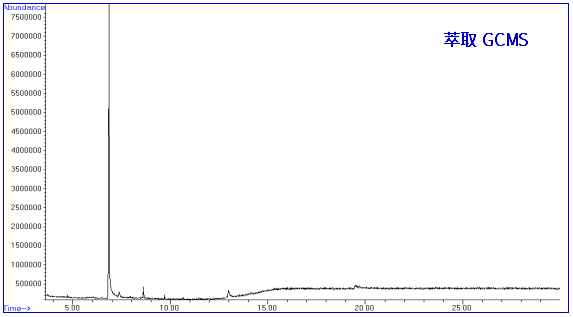

图五

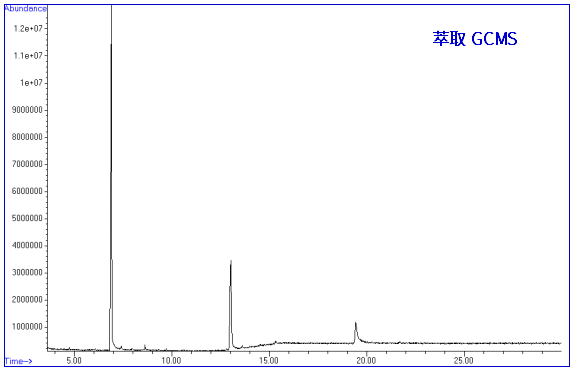

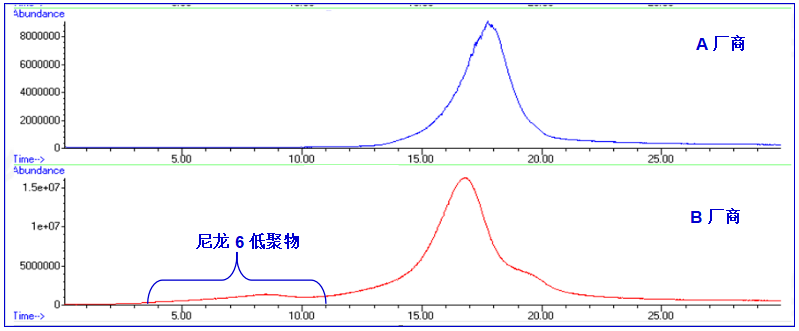

图六

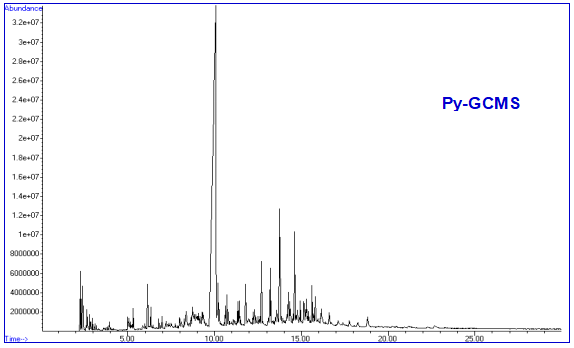

图七

4.3 工件表面白色异物的测试谱图(图8~图9)

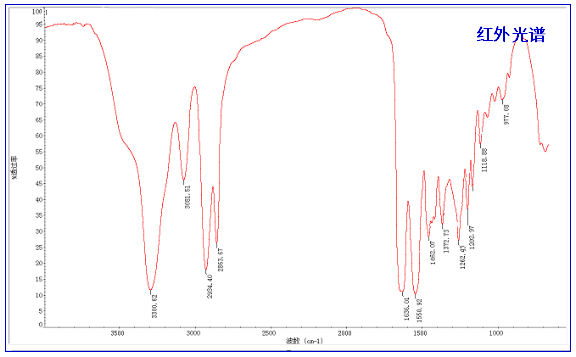

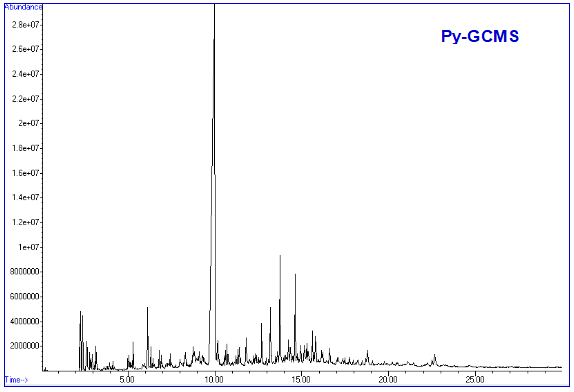

图八

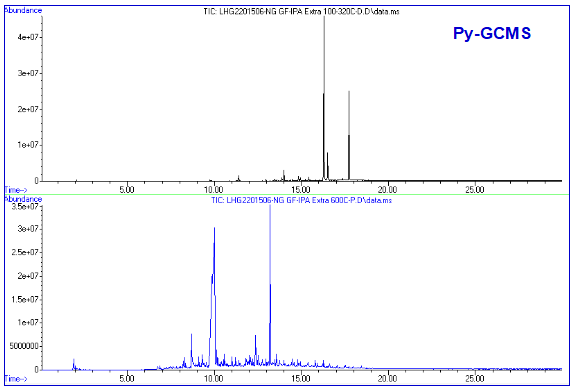

图九

图十

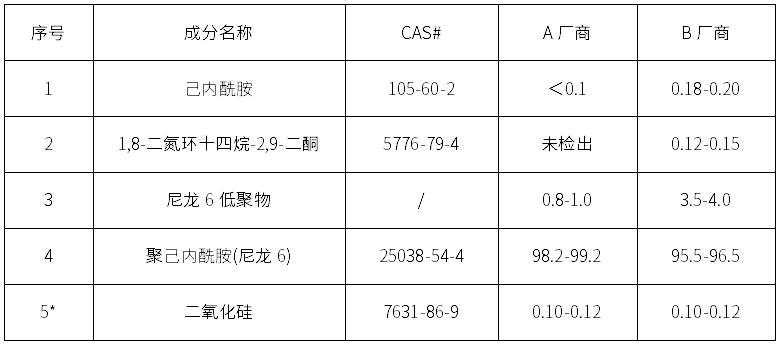

表二

*备注：

1. 带“*”号成份信息是根据部份元素谱图或裂解碎片信息推导得来。

2.己内酰胺与1,8-二氮环十四烷-2,9-二酮均为聚己内酰胺(尼龙6)中小分子量物质。

5.2 工件表面白色异物主要为尼龙6低聚物、己内酰胺以及1,8-二氮环十四烷-2,9-二酮。

1. B厂商尼龙砂中的尼龙6低聚物、己内酰胺以及1,8-二氮环十四烷-2,9-二酮明显高于A厂商。

2. 白色异物来源于B厂商尼龙砂中的成分。

3. A厂商与B厂商尼龙砂成分差异，说明两家厂商所使用原材料的品质存在明显差异。
