01 测试背景

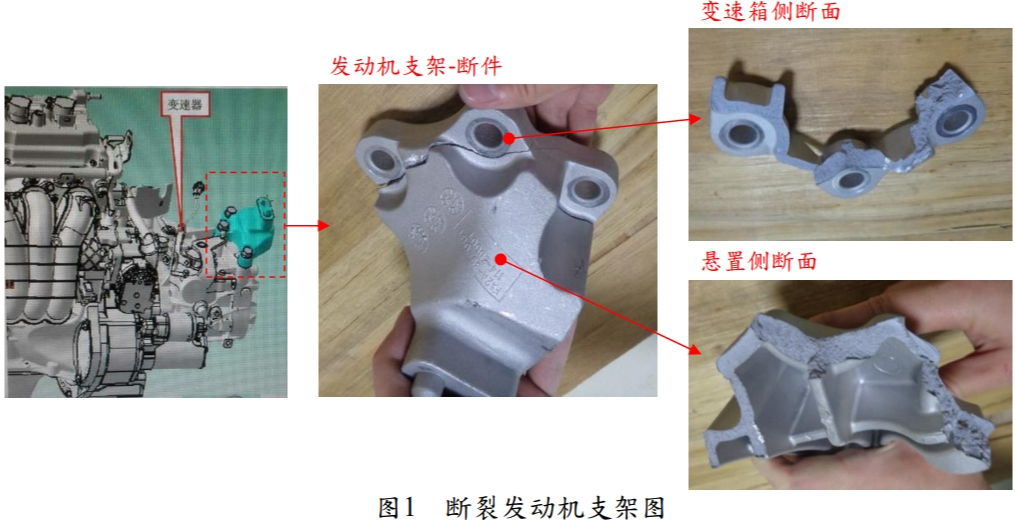

客户汽车发动机支架设计寿命10万公里，但在安装之后即发生早期断裂。该支架材质为铸铝A380，铸造工艺为压力铸造，表面经抛丸处理。客户送检发动机支架-断件，其一端安装在变速箱上，另一端安装在悬置固定在横梁上。根据客户要求，对发动机支架-断件进行失效分析测试，以期找出断裂原因。没有特殊声明，测试位置均取自变速箱侧断面。

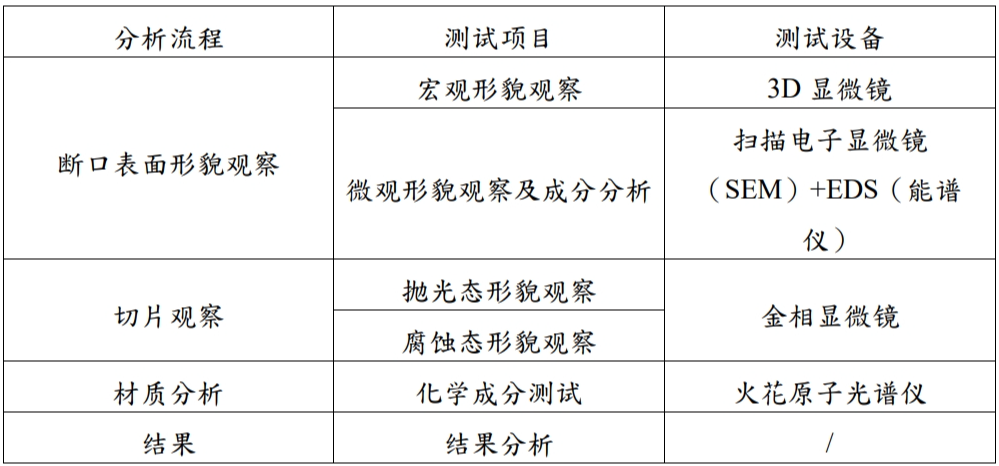

02 实验方案

03 测试结果

3.1 宏观形貌观察：

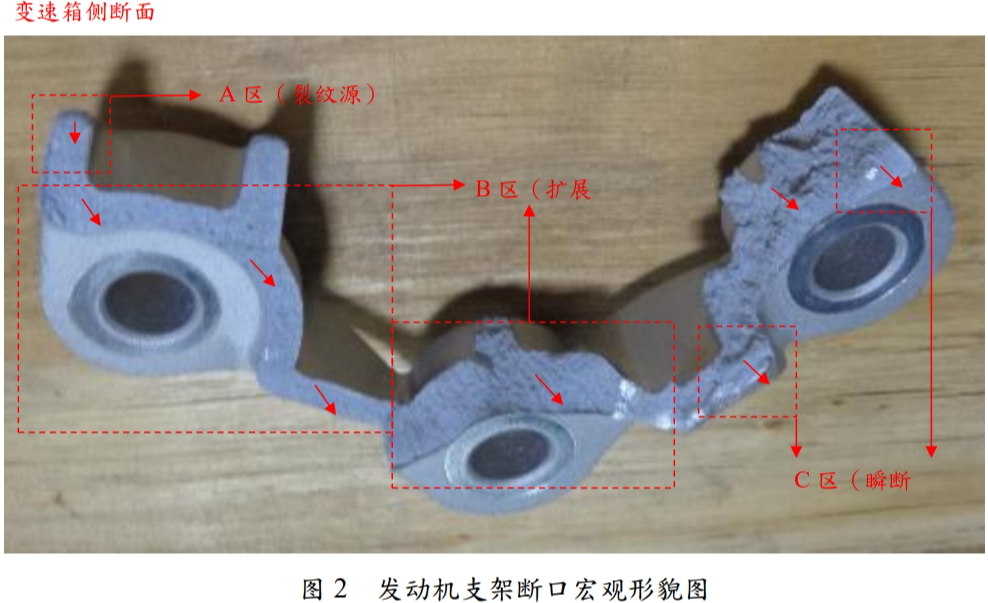

      发动机支架断面无明显塑性变形，整体呈灰白色且可观察到较多小亮面。裂纹起始于左侧支撑薄壁边缘（A区），终止于右侧拐角及厚壁两个台阶处（C区），中间大面为扩展区（B区）。下图所示箭头方向为裂纹扩展方向。

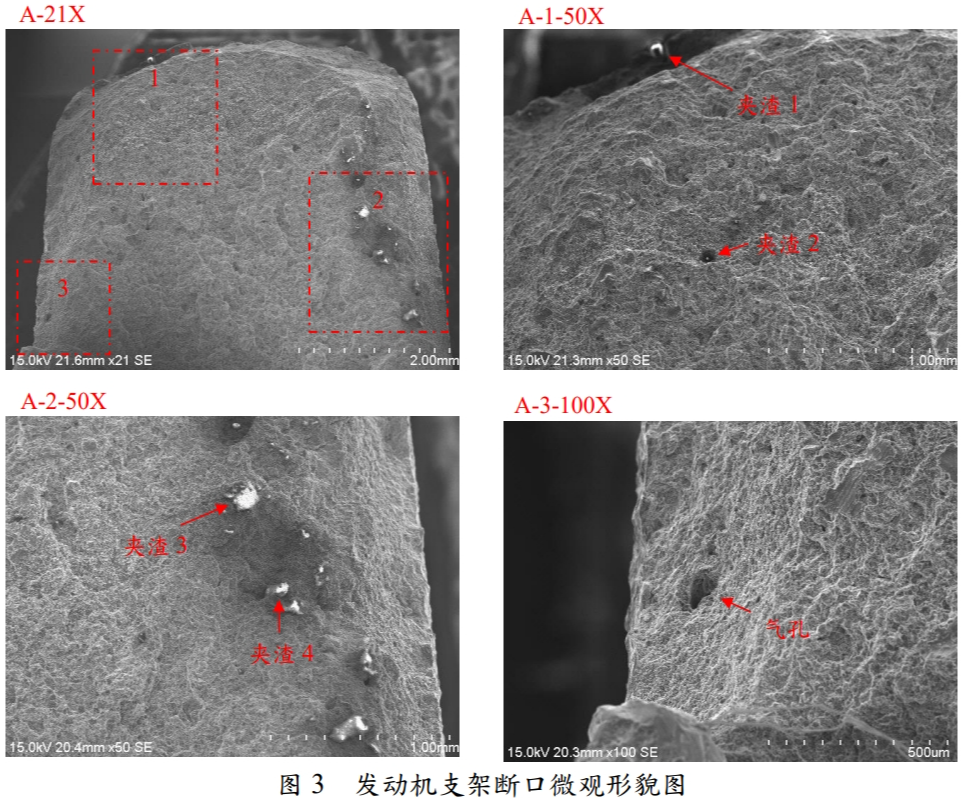

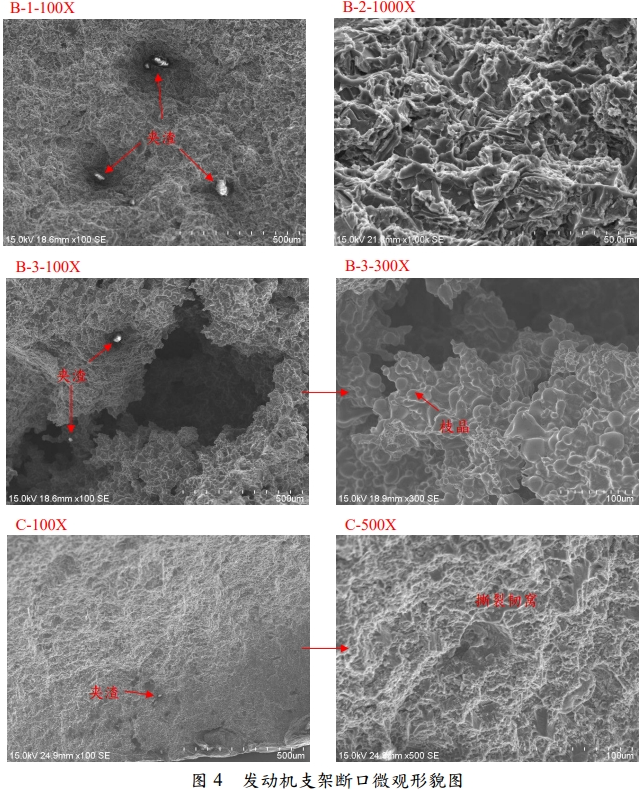

3.2 微观形貌观察：

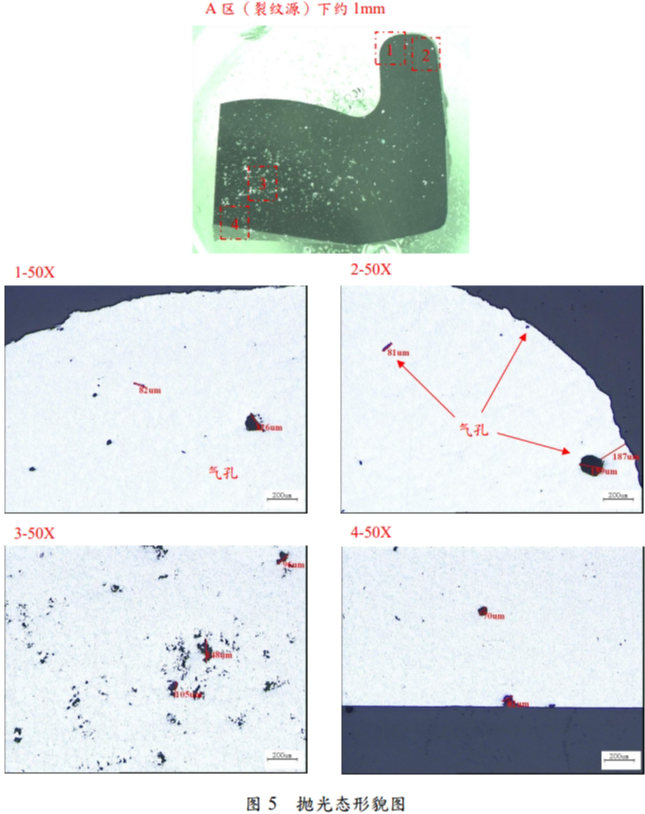

3.3 抛光态形貌观察：

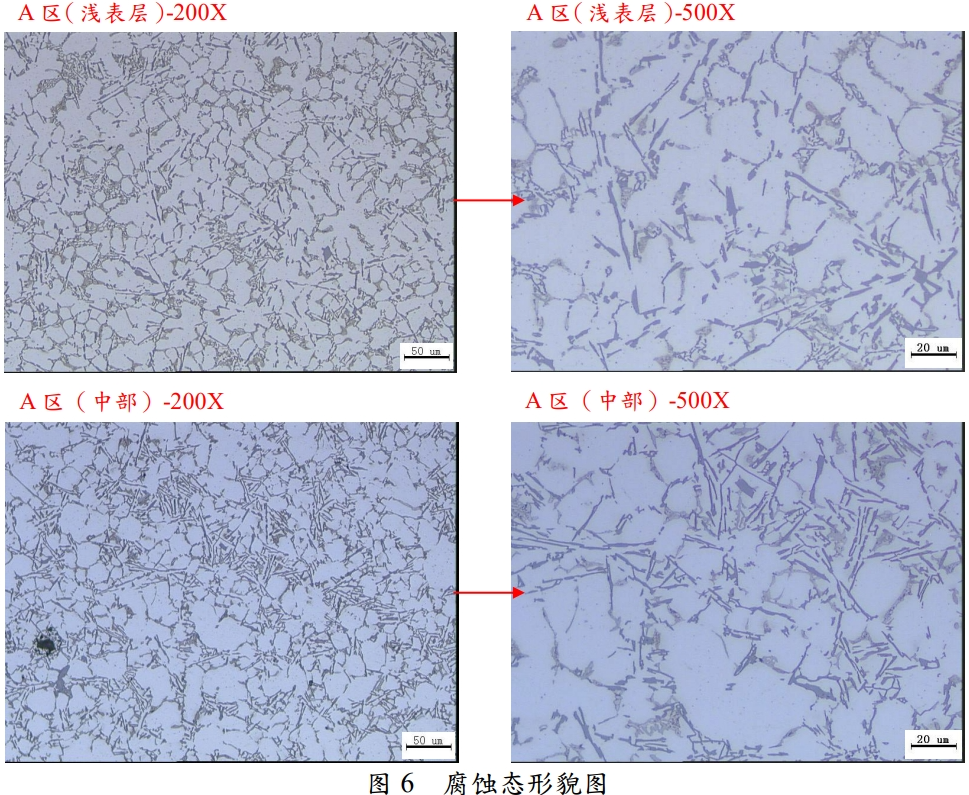

3.4 腐蚀态形貌观察：

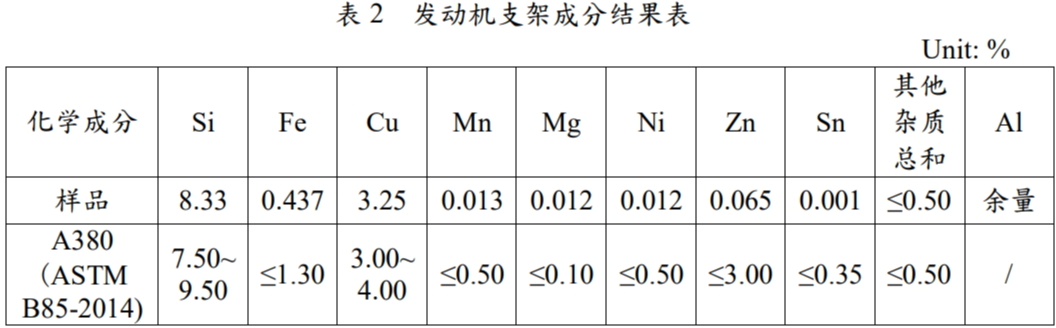

3.5 化学成分测试：

04 分析讨论

1.发动机支架裂纹源位于左侧支撑薄壁处，此位置浅表层存在较多夹渣和气孔等铸造缺陷；

2.发动机支架大部区域均可观察到明显的枝晶和孔洞等缺陷，断面主要为准解理和少量的解理面，呈脆性断裂；

3.发动机支架基体组织变质不足，α枝晶与α+Si+Al2Cu三元共晶体均匀分布，共晶硅为短杆状和针状；

4.发动机支架化学成分符合A380成分规格。

05 结论

发动机支架-断件整体存在较严重的夹渣、气孔、枝晶等铸造缺陷，且基体变质不足，存在较多短杆状和针状共晶硅，严重降低基体强度，以致在使用过程中，表层缺陷处应力集中萌生裂纹，进而不断扩展发生断裂。

06 改善建议

   改善铸造工艺，减少铸造缺陷.
