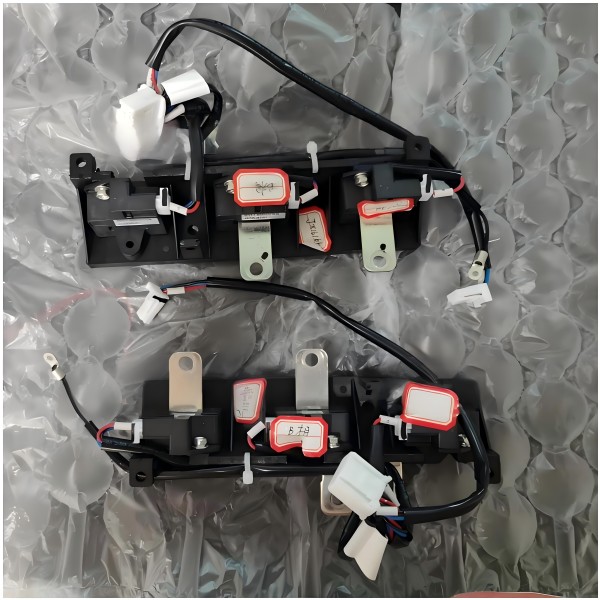

客户反馈其插接件使用1-2年后出现电参数漂移的现象，怀疑为公头母头接触不良导致，故送测4个不良品和2个良品进行分析，以期找到失效的原因。

1、接触分析：CT测试确认公头母头接触是否有问题。

2、外观检查：外观检查Pin脚是否发生腐蚀。

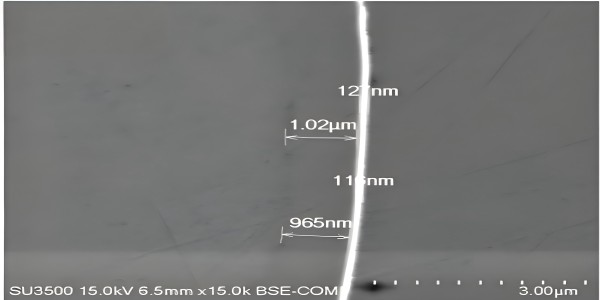

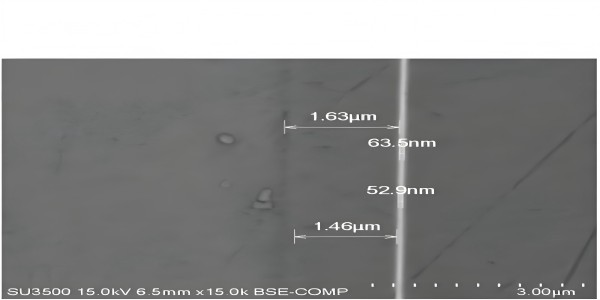

3、Pin脚镀层厚度分析：切片+SEM确认镀层厚度。

4、Pin脚表面元素分析：XPS分析Ni、Cu、Zn是否迁移到Au层表面。

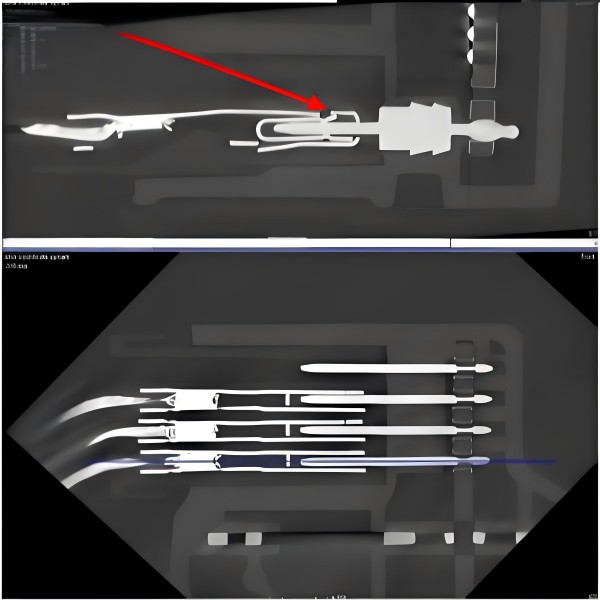

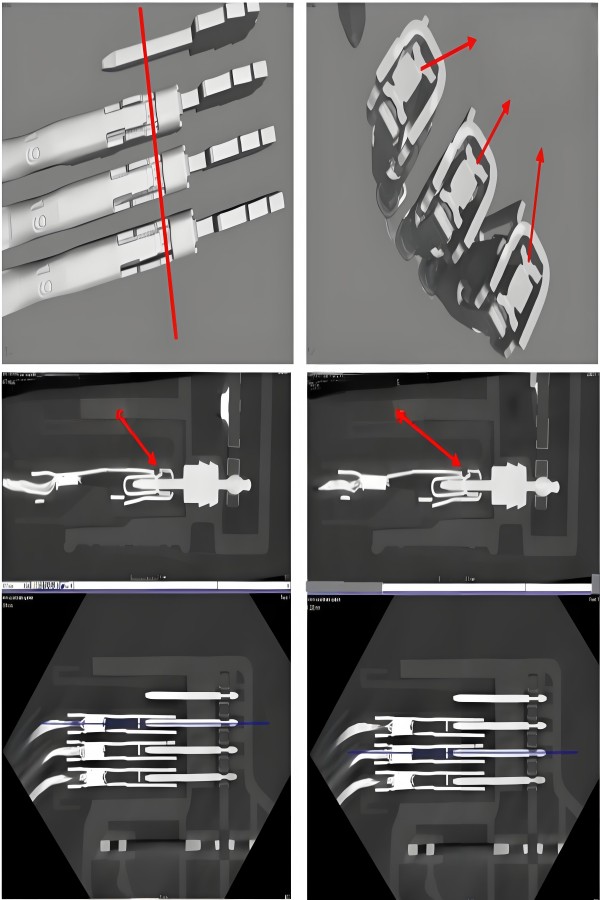

公头Pin脚与母头连接未发现异常。

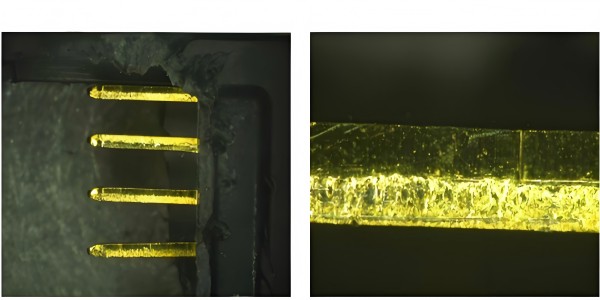

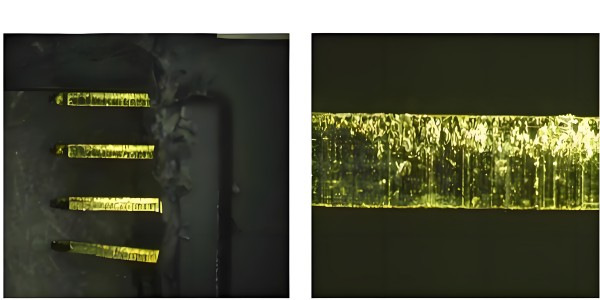

取不良品2#及良品1#的公头，用3D显微镜观察对其Pin脚进行观察。

测试结果如下：

未在Pin脚表面观察到明显的腐蚀黑点。

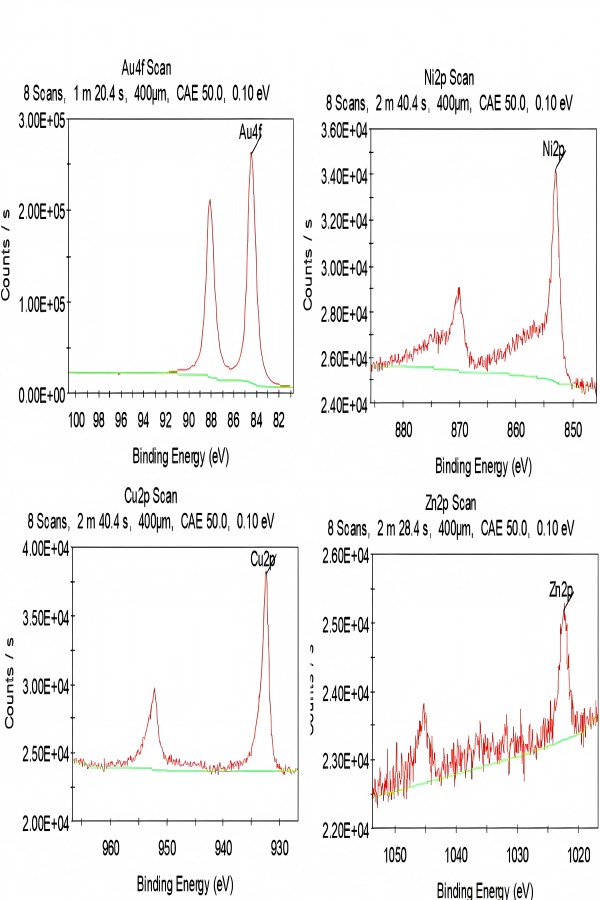

NG样品表面含有Ni、Cu、Zn元素。

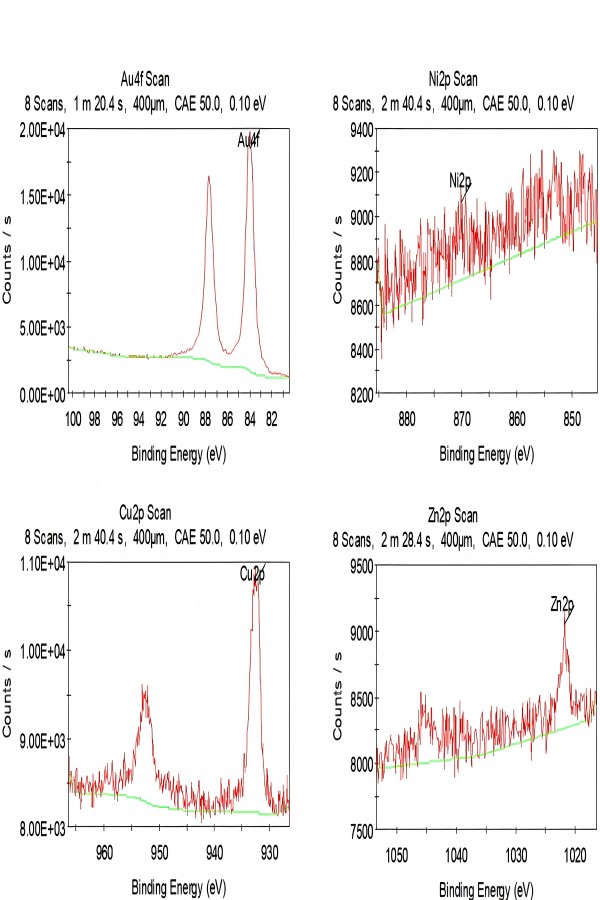

OK样品表面也含有Ni、Cu、Zn元素。

1、连接器基材为黄铜，Cu、Zn较易往金层扩散，当铜扩散至金表面后，在空气中氧化生成氧化铜膜而导致电接触失效，为防止其发生，故在基底与金层之间镀镍，又由于镀金层存在微孔（研究显示，电镀金层低于0.38μm时，孔隙率急剧增加），镍暴露在环境中，并与大气中的二氧化硫反应生成硫酸镍，该物质绝缘且其体积比金属大得多，因此沿微孔蔓延至镀金层上，导致接触发生故障。

2、NG品与OK品表面均含有底材元素Cu、Zn，说明阻挡层Ni薄，未起到阻挡作用。此外，NG品镀金层偏薄，表面微孔率相对更大，Ni、Cu、Zn更容易与空气中的物质发生反应，影响接触电阻。

1、CT观察，未发现不良品公头与母头有明显的接触不良；
